MELSECNET (II)。
光纖回路。遠程I/O控制器，光纖。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行。
設計PLC外圍硬件線路A9GT-FNB8M
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。輸入輸出點數：480點。
輸入輸出數據設備點數：480點。
程序容量：8k。
基本命令處理速度(LD命令)：1.25μs。
RAM存儲器容量：32K，電源內藏。
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。SI/QSI/H-PCF/寬范圍H-PCF光纖電纜。
雙重環路。
PC間網絡（管理站/通常站）/ 遠程I/O網絡（遠程控制站）。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行。
設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。

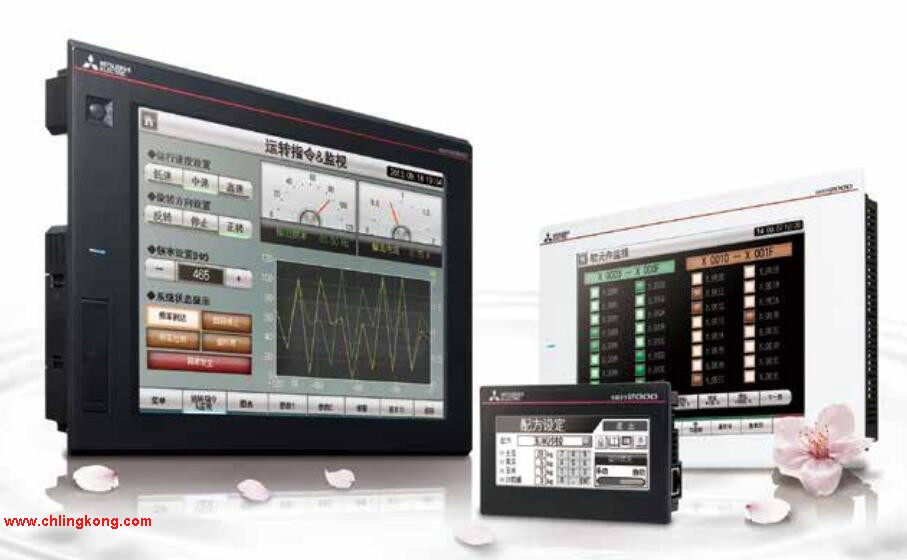

到此為止系統的硬件電氣線路已經確定。系列名稱：A953GOT。
尺寸大小：6英寸。
分辨率：320×240點。
顯示設備：STN彩色顯示屏。
顯示顏色：8色。
電源：DC24V。
內置RS-232通迅接口。
內存卡：3M。
設計任何一個機界面，一般必須考慮系統響應時間、用戶求助機制、錯誤信息處理和命令方式四個方面。
系統響應時間過長是交互式系統中用戶抱怨最多的問題，
除了響應時間的絕對長短外，用戶對不同命令在響應時間上的差別亦很在意，
若過于懸殊用戶將難以接受；用戶求助機制宜宜采用集成式，
避免疊加式系統導致用戶求助某項指南而不得不瀏覽大量無關信息；
錯誤和警告信息必須選用用用戶明了、含義準確的術語描述，
同時還應盡可能提供一些有關錯誤恢復的建議。
此外，顯示出錯信息時，若再輔以聽覺（鈴聲）、視覺（專用顏色）刺激，則效果更佳；
命令方式最好是菜單與鍵盤命令并存，供用戶選用。
