規格：一個RS-422/485端口。
在CPU的一個槽內安裝一塊合適型號的通信板，
CPU就可以通過RS-232C，RS-422或RS-485端口。
與SYSMAC LINK單元、SYSMAC NET鏈接單元、
可編程終端、溫度控制器、個人計算機、

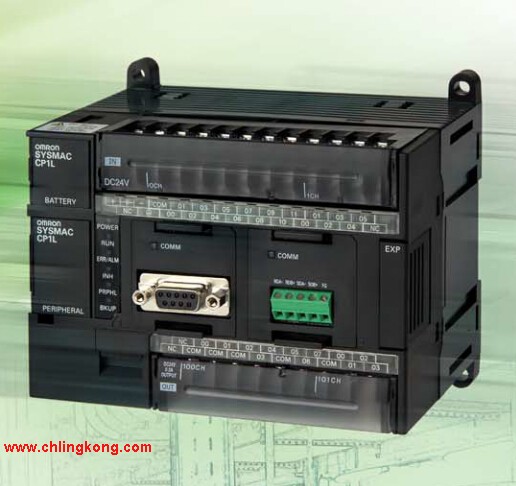

條形碼讀入器或其它外圍設備通信CP1L-EL20DT1-D。以有機方式連接生產場所和管理CP1L-EL20DT1-D
根據應用需求來選擇必需的通信服務，以靈活地將PLC與Ethernet信息網絡集成CP1L-EL20DT1-D。
通過在主機上將UDP/IP或TCP/IP與用戶應用程序結合使用或者通過支持軟件 （如CX-Programmer）來實施FINS信息通信。
使用SNTP服務器上的時鐘來自動調整連接到Ethernet網絡的PLC中的時鐘CP1L-EL20DT1-D。（單獨需要一個SNTP服務器。）
FTP服務器已內置，因此可利用FTP客戶端，使用文件在網絡PLC與工作站或個人計算機之間傳送PLC數據。
可以使用電子郵件將命令發送到PLC，或者也可以設置觸發器以便PLC將PLC數據或Ethernet單元狀態發送到主機。
支持標準的UDP/IP和TCP/IP協議，以便能夠與來自其他制造商的各種設備、工作站、個人計算機和Ethernet模塊進行通信PLC(配備Ethernet端口)。
SMTP/POP3/SNTP服務器可以使用主機名稱，以代替IP地址。（單獨需要一個DNS服務器。）輸入輸出點數：512點（使用遠程I/O時最大2048點）。
處理時間：基本指令0.15μs以上,應用指令0.6μs以上PLC(配備Ethernet端口)。
程序容量：標準30k字(16字節/字)。
采用SFC（順序功能圖）語言，程序結構化，易編、易讀、易調試。
高功能通信網絡，SYSMAC NET，SYSMAC LINK及SYSMAC BUS/2。
使用FINS（OMRON通信系統協議），實現多層、遠程編程及監控。
并行雙I/O擴展系統，長度可達50m，擴展單元地址可方便設定PLC(配備Ethernet端口)。
高速、高容量、每千條基本指令掃描時間僅為0.125ms，數據區可達256K字。
可通過CV500-ENT01與ETHERNET通訊。帶夾具端子的數字I/O從站單元。
8點輸入。
PNP類型。
不帶螺釘的端子配線進一步減少配線工作并 節省生產地點的勞動。
不帶螺釘(M3)的設計無需額外擰緊。
可拆卸式端子塊給維護工作提供了有力的支持。
一步配線。只需插入柱形端子即可配線。
適用電線：AWG24～AWG16。控制方法/控制輸出接口：脈沖串集電極開路輸出、脈沖計數器功能。
控制軸數：2軸。
已分配的單元數編號：2。
電流消耗(A)：0.27。
通過高速控制提高生產率。
獲得更快的脈沖輸出啟動時間。
脈沖輸出從CPU單元發送指令后0.1ms立即啟動。
脈沖輸出高達4Mpps，可兼容線性電機和直接驅動器電機。
這樣，可以實現高分辨率和高速度。
具備單元同步和更高速度的運動控制功能
具備2或4軸以及集電極開路輸出或線性驅動器輸出的型號。
CJ1W-NC214/NC414具備集電極開路輸出，CJ1W-NC234/NC434線性驅動器輸出。
控制2或4軸。
可以實現伺服電機和脈沖電機以及線性電機和直接驅動器
電機的高速、高分辨率位置控制。
通過高速控制提高生產率
獲得更快的脈沖輸出啟動時間。脈沖輸出從CPU單元發送指令后0.1ms立即啟動。
（先前型號在2ms內啟動脈沖輸出。有關條件和其它詳情，請參見操作手冊。）
脈沖輸出高達4Mpps，可兼容線性電機和直接驅動器電機。這樣，可以實現高分辨率和高速度。
使用更高級的功能增加附加值
可以使用高速總線同步CPU單元和位置控制單元之間的操作。
可以在最多5個單元或20個軸之間進行同步控制。
使用電子凸輪功能可以實現大量應用。
內置高速計數器只通過一個位置控制單元就可以在控制位置時監控電機的當前值。
支持OMNUCG系列和G5系列伺服電機的絕對編碼器，啟用絕對定位系統。
*這樣消除了電源中斷后重新定義原點的需求，可幫助提供額外的附加值。
從直接操作或存儲操作中選擇?？梢詫⒍噙_500個定位序列保存為每個軸存儲操作的數據。
可以為每個序列設置三個結束模式中任意一個：獨立、自動或連續，可以使用重復指令和跳動指令獲取復雜的運動控制。
線性插補、弧形插補、索引表控制、進給器控制以及MPG功能可以用于獲取這些位置控制單元的運動控制單元的功能。
大量的功能讓您可以輕松進行位置控制，包括示教、超馳、齒隙補償、區域設置以及S曲線加速/減速。
降低TCO。
所有支持軟件功能集成到了CX-Programmer。結合了數據追蹤和其它CX-Programmer功能，
從設設計和調試到系統實施和維護的工作效率得以提高歐姆龍CP1L-EL20DT1-D。
線性驅動器輸輸出的位置控制單元生成用于線性驅動器內內部的DC5V電源ormon cj1m cpu12。
僅提供DC24V電源，就可以進行控制，與帶帶有集電極開路輸出的單元相同。
準備了功能塊，為所有位置控制單元功能提供功能塊。

這可以降低梯形圖編程工作量歐姆龍CP1L-EL20DT1-D。甚至可以使用功能塊庫輕松構建使用電子凸輪的同步應用程序。
*減速裝置運轉時不能使用絕對編碼器。
CP1L-EL20DT1-D操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=CP1L-EL20DT1-D&select=5
