模擬量通道：8通道。
輸入輸出（分辨率）：0～4000。
轉換速度：100ms/8通道。
模擬模塊安裝用。
供電電源：AC170V～264V。
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序A975GOT-TBD。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完善系統指定的功能A975GOT-TBD
三菱PLC檢測、故障診斷和顯示等程序。
這些程序相對獨立，一般在程序設計基本完成時再添加A975GOT-TBD。
硬件模擬法是使用一些硬件設備模擬產生現場的信號，
并將這些信號以硬接線的方式連到PLC系統的輸入端，其時效性較強。
軟件模擬法是在三菱PLC中另外編寫一套模擬程序，
模擬提供現場信號，其簡單易行，但時效性不易保證。
模擬調試過程中，可采用分段調試的方法，并利用編程器的監控功能A975GOT-TBD。并行打印機連接(1CH)。

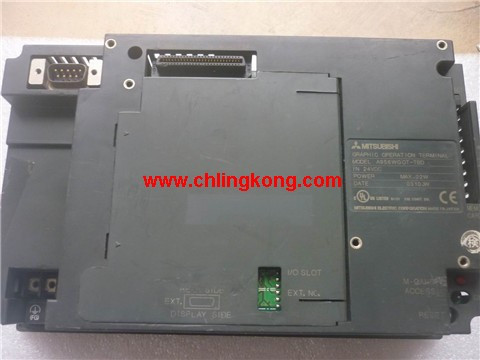

適用型號：A95_(-M3)/A956WGOT。總線連接。
程序1通道連接。
三菱PLC檢測、故障診斷和顯示等程序。
這些程序相對獨立，一般在程序設計基本完成時再添加。
三菱PLC保護和連鎖程序。
保護和連鎖是程序中不可缺少的部分，必須認真加以考慮hmi教程。
它可以避免由于非法操作而引起的控制邏輯混亂。輸入輸出點數：1024點。
輸入輸出數據設備點數：1024點。
程序容量：14k。
基本命令處理速度(LD命令)：0.20μs。
附帶光數據通信線路功能。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程hmi教程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新狀態，新狀態不能被讀入。
只有程序進行下一次掃描時，新狀態才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的hmi教程。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：0.2ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.25mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC24V/0.5A。
外部連接：1線式/1線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。遠程I/O控制器，光纖。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍圍硬件線路
畫出PLC的II/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行三菱A975GOT-TBD。


設計PLC外圍硬件線路A975GOT-TBD。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。
A975GOT-TBD操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A975GOT-TBD&select=5
