Ethernet網絡模塊10BASE5

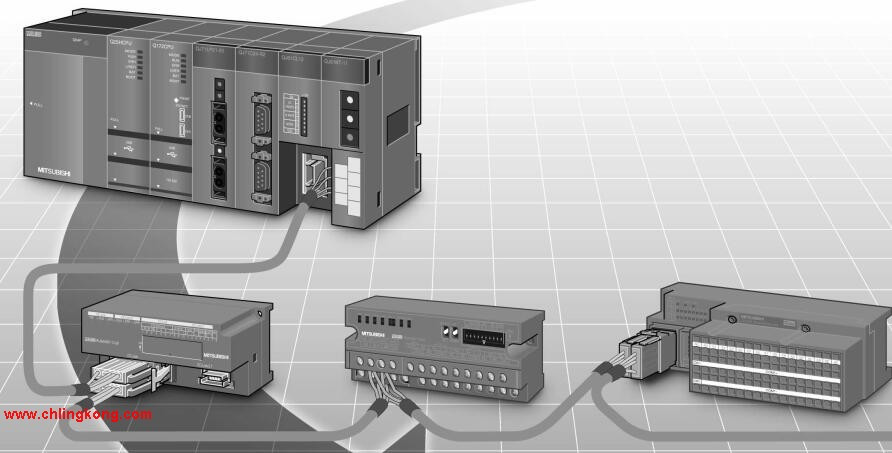

控制層/MELSECNET/10（H）是整個網絡系統的中間層，
在是PLC、CNC等控制設備之間方便且高速地進行處理數據互傳的控制網絡DC輸入/晶體管輸出模塊。
作為MELSEC控制網絡的MELSECNET/10，
以它良好的實時性、簡單的網絡設定、無程序的網絡數據共享概念，
以及冗余回路等特點獲得了很高的市場評價，
被采用的設備臺數在日本達到最高，
在世界上也是屈指可數的AJ35TJ-48DT
而MELSECNET/H不僅繼承了MELSECNET/10優秀的特點，
還使網絡的實時性更好，數據容量更大，
進一步適應市場的需要DC輸入/晶體管輸出模塊。輸入點數：32點。
輸入電壓及電流：DC24V 7mADC輸入/晶體管輸出模塊。
輸入應答時間：10ms。
16點/1個公共端。
正極共用。
輸出點數：24點。
輸出電壓：DC24V/AC240V，2A/1點，5A/1個公共端。
輸出應答時間：12ms。
輸出類型：繼電器輸出。
8點/1個公共端。
34點端子臺。
PLC是由繼電控制引入微處理技術后發展而來的，
可方便及可靠地用于開關量控制。
由于模擬量可轉換成數字量，數字量只是多位的開關量，
故經轉換后的模擬量，PLC也完全可以可靠的進行處理控制原裝AJ35TJ-48DT。
由于連續的生產過程常有模擬量，所以模擬量控制有時也稱過程控制。
模擬量多是非電量，而PLC只能處理數字量、電量。
所有要實現它們之間的轉換要有傳感器，把模擬量轉換成數電量。
如果這一電量不是標準的，還要經過變送器，
把非標準的電量變成標準的電信號，如4-20mA、1-5V、0-10V等等原裝AJ35TJ-48DT。
同時還要有模擬量輸入單元(A/D)，
把這些標準的電信號變換成數字信號，
模擬量輸出單元(D/A)，以把PLC處理后的數字量變換成模擬量--標準的電信號。
所以標準電信號、數字量之間的轉換就要用到各種運算。
這就需要搞清楚模擬量單元的分辨率以及標準的電信號原裝AJ35TJ-48DT。用于共負極輸入模塊(標準型)。輸入輸出點數：480點。
輸入輸出數據設備點數：480點。
程序容量：8k。
基本命令處理速度(LD命令)：1.25μs。
RAM存儲器容量：32K，電源內藏(DC24V用)。
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸觸點斷開，
斷開負載的電流或電壓fx1n價格。
也就是通過輸出接口電路把把內部的數字電路路化成一種信號使負載動作或不動作三菱。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PPLC以字為單位存儲指令和數據fx1n價格。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
