電壓：AC100-240V 50/60HZ（寬范圍）。
操作電壓范圍：AC85-265V。
輸出容量：DC5V:6A DC24V:0.5A。

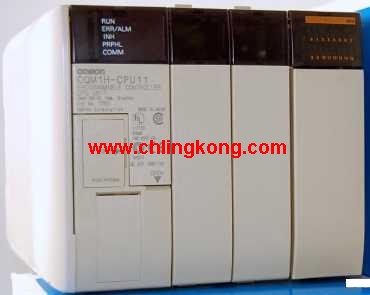

電源設置：DC24V:0.5A歐姆龍CQM1H-CPU11。
在選擇電源單元時，詳細情況參考CQM1H操作手冊。
交流電源需要100-240V交流電源輸入，
兩種型號有24V直流電壓輸出CQM1H-CPU11
CQM1H的左端蓋是電源單元的一部分。輸出點數：32點。
大開關容量：0.5A DC24V +10%-15% 5/A單元。
小開關容量：...
響應時間(ON延遲)：大0.1ms。
響應時間(OFF延遲)：大0.3ms歐姆龍CQM1H-CPU11。
外部連接：連接器。
漏電流：大0.1mA。
內部電流消耗(DC5V)：大240mA。
齊全的功能可提供先進的機器控制。
CQM1H的特色在于具有一系列的內裝板。
通過這些內裝板可實現一般定位多點高速計數器輸入、對旋轉編碼輸入
模擬量輸入/輸出、模擬量設置和連接到標準串行設備的串行通訊歐姆龍CQM1H-CPU11。氣
根據客戶的需要選擇合適的PLC內裝板進行應用。CQM1-TC304鉑熱電阻溫度計輸入，類型及溫度范圍：Pt100,JPt100。
溫度控制單元適用于4回路溫度控制或2回路溫度控制，
且2回路溫度控制可以提供一個加熱器熔斷報警功能。
通過傳送命令可以設定參數并從溫度控制單元讀取數據歐姆龍CPU可編程控制器。
因此，只有一個字可以分配給溫控單元用于輸入和輸出，
實現高密度溫度控制，命令可以很容易地通TRANSFER I/O命令實現。
帶有反饋回路的PID確保穩定溫度控制，單元也能夠設置ON/OFF控制。CQM1-LSE01標準型線性傳感器接口單元可從線性傳感器迅速和地測量電壓和電流輸入值并且從根據比較選擇數據處理的需要，
把測量值轉換成數字量，運用外部定時信號內部進行同步處理歐姆龍CPU可編程控制器。
1ms的高速采樣周期與0.3ms的高速外部定時結合，
可方便地檢測模擬量的高速變換歐姆龍CPU可編程控制器。
分頻和比較選擇數據處理器降低了CQM1H CPU單元的壓力，
同時為CPU單元和速個PLC快速獲取數據處理。
強制回零功能可對不同加工件設定不同的參考點。
車出裝置允許從梯形圖程序中輸出一個的電壓，
從而實現模擬量輸出。大輸入輸出點數：256點。
程序容量：7.2k程序步。
數據內存：6k字節數據。
直流24V輸入：16點。
Rs232端口：有。
模擬設定：有。
脈沖輸入輸出：有。
ABS/F：有。
CQM1H為靈活配置的系統提高附加值的機械控制功能。
緊湊型設計包含許多可用于分散控制的功能。
機械控制不斷需要更先進的功能和更快的處理速度。
CQM1H是一種功能完完善的緊湊型PLC，
能為業界的輸送分散控制等提供高附加值機器控制CQM1H-CPU11。歐姆龍CQM1H-CPU11。
它還具有通過各種內裝板進行升級的能力。
大程序容量和存儲器單元，以及及windows環境下的軟件開發能力。
CQM1H也能用于包裝系統，并支持HACCP(寄生脈沖分析關鍵控制點)過程處理標準。
