輸入點數：32點。
輸入電壓及電流：DC24V 7mA。
輸入應答時間：10ms。
16點/1個公共端。
正極共用。
輸出點數：24點。
輸出電壓：DC24V/AC240V，2A/1點，5A/1個公共端三菱A1SD61。
輸出應答時間：12ms。
輸出類型：繼電器輸出。
8點/1個公共端。

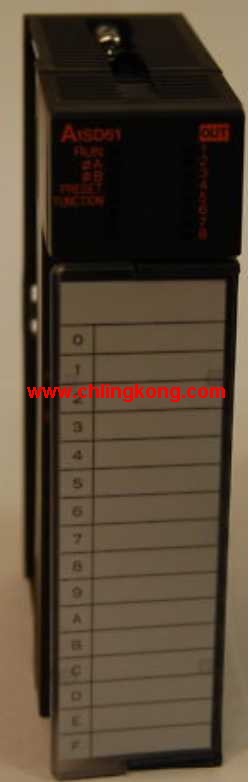

34點端子臺A1SD61
PLC是由繼電控制引入微處理技術后發展而來的，
可方便及可靠地用于開關量控制。
由于模擬量可轉換成數字量，數字量只是多位的開關量，
故經轉換后的模擬量，PLC也完全可以可靠的進行處理控制。
由于連續的生產過程常有模擬量，所以模擬量控制有時也稱過程控制三菱A1SD61。
模擬量多是非電量，而PLC只能處理數字量、電量。
所有要實現它們之間的轉換要有傳感器，把模擬量轉換成數電量。
如果這一電量不是標準的，還要經過變送器，
把非標準的電量變成標準的電信號，如4-20mA、1-5V、0-10V等等。
同時還要有模擬量輸入單元(A/D)，
把這些標準的電信號變換成數字信號，
模擬量輸出單元(D/A)，以把PLC處理后的數字量變換成模擬量--標準的電信號三菱A1SD61。
所以標準電信號、數字量之間的轉換就要用到各種運算。
這就需要搞清楚模擬量單元的分辨率以及標準的電信號。輸入類型：直流漏型。
輸入點數：16點。
輸入電壓：12/DC24三菱高速計數模塊。
輸入電流：3/7。
連接方式：端子排
共用公共端的點數：16點。
指令表編程語言是與匯編語言類似的一種助記符編程語言，
和匯編語言一樣由操作碼和操作數組成。
在無計算機的情況下，適合采用PLC手持編程器對用戶程序進行編制。
同時，指令表編程語言與梯形圖編程語言圖一一對應，
在PLC編程軟件下可以相互轉換三菱高速計數模塊。圖3就是與圖2PLC梯形圖對應的指令表。
指令表表編程語言的特點是：采用助記符來表示操作功能，
具有容易記憶，便于掌握；
在手持編程器的鍵盤上采用助記符表示，便于操作，可在無計算機的場合進行編程設計;
與梯形圖有一一對應關系三菱高速計數模塊。其特點與梯形圖語言基本一致。AnS、QnAS總線連接，閱讀器寫入程序2通道連接。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器。
PPLC的響應時間是指PLC外部輸出信號的改變時刻起止由它控制的有關外部輸出信號變化的的時刻之間的間隔，
稱為滯后時間，這個是由輸入電路時間常數，
輸出電路的時間常數，用戶語句的安排和指令的使用，
plc的循環掃描方式及PLC對I/O的刷新方式等部分組成三菱A1SD61A1SD61。
這個現象稱為I/O延遲時間效應。
