周邊設備A/QnA系列CPU單元連接用電纜。GI光纖電纜。
雙重回路。
MELSECNET(Ⅱ)（遠程I/O站）。
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序三菱A2CCPUR21。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完善系統的功能。
三菱PLC初始化程序A2CCPUR21在三菱PLC上電后，一般都要做一些初始化的操作，
為啟動作必要的準備，避免系統發生誤動作。
初始化程序的主要內容有：對某些數據區、計數器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，

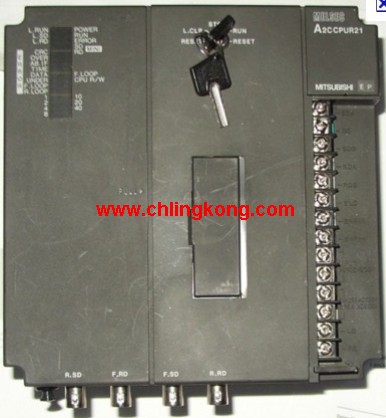

對某些初始狀態進行顯示等等三菱A2CCPUR21。導軌安裝用適配器。單元連接CPU單元用。輸入輸出點數：480點。
程序容量：7k步。
基本命令處理速度：4.4～5.6us。
電源：輸入DAC100～120/200～240V/輸出DC5V 2A，DC24V 0.5A。
附帶光數據通信線路功能。
模塊式：是把PLC各基本組成做成獨立的模塊三菱A2CCPUR21。
中型、大型PLC采用這種方式。便于維修。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓三菱CPU單元。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字三菱CPU單元。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。1軸。
控制單位：pulse。
決定位置的數據數：1/1軸。
15針連接器、9針連接模擬電壓輸出(DC-10-10V)三菱CPU單元。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。
PLC的選型隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮佳的性能價格比，合理選擇PLC。
輸入狀態和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器A2CCPUR21。
三菱PLC是是三菱電機在大連生產的主力產品三菱A2CCPUR21。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
