8插槽。
可安裝電源單元。
QnAS系列單元安裝用。
高速接入用。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資低三菱AD22-S1。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點AD22-S1
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
當從編程器輸入的程序存入到用戶程序存儲器中，
然后CPU根據系統所賦予的功能（系統程序存儲器的解釋編譯程序），
把用戶程序翻譯成PLC內部所認可的用戶編譯程序三菱AD22-S1。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓三菱AD22-S1。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。多路轉換器單位用延伸用電纜。輸出點數：16點。
電壓：DC24V/AC240V，2A/1點，16A/所有點。
OFF時漏電流：0.1mA。
輸出類型：繼電器輸出。
應答時間：12ms。
所有點獨立。
38點端子臺三菱顯示模塊。
帶浪涌吸收器。
CE認證。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等三菱顯示模塊。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點三菱顯示模塊。

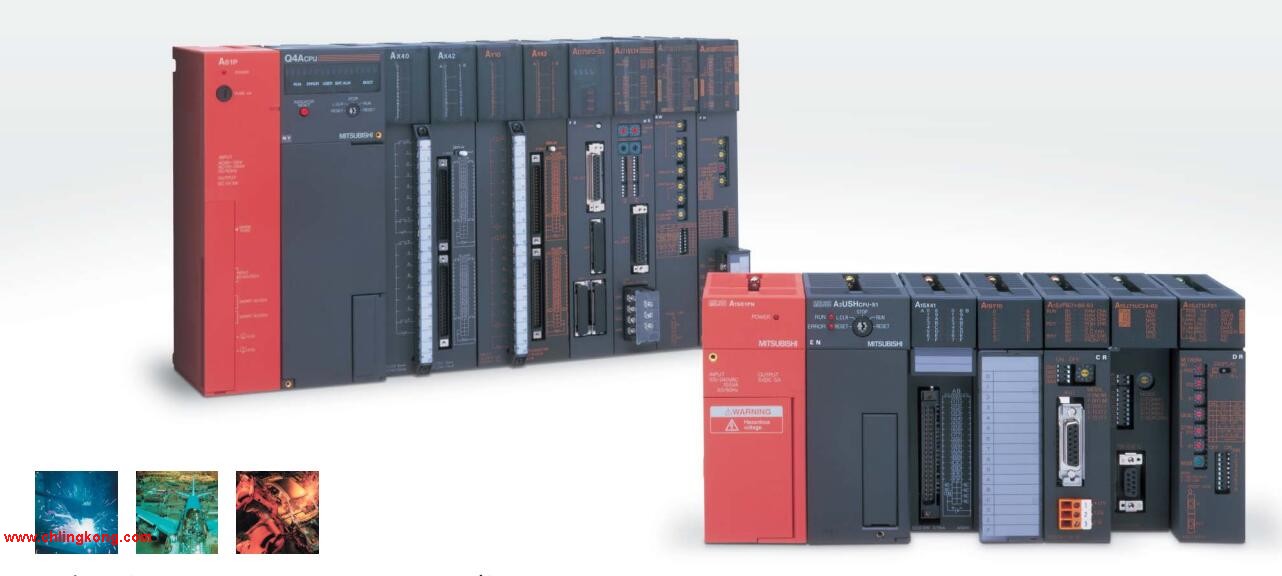

三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制電磁閥所需的II/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點三菱AD22-S1AD22-S1。
