輸出點數：16點。
輸出形式：晶體管（漏型）輸出。
額定開閉電壓、電流：-。
額定負載電壓：DC12～24V。
最大負載電流：0.5A/點。
響應時間：1ms以下。
公共端方式：16點/公共端。
保護功能（過載、過熱）：有。
外部配線連接方式：18點螺釘端子臺。
輸出模塊帶機械式繼電器觸點機構，

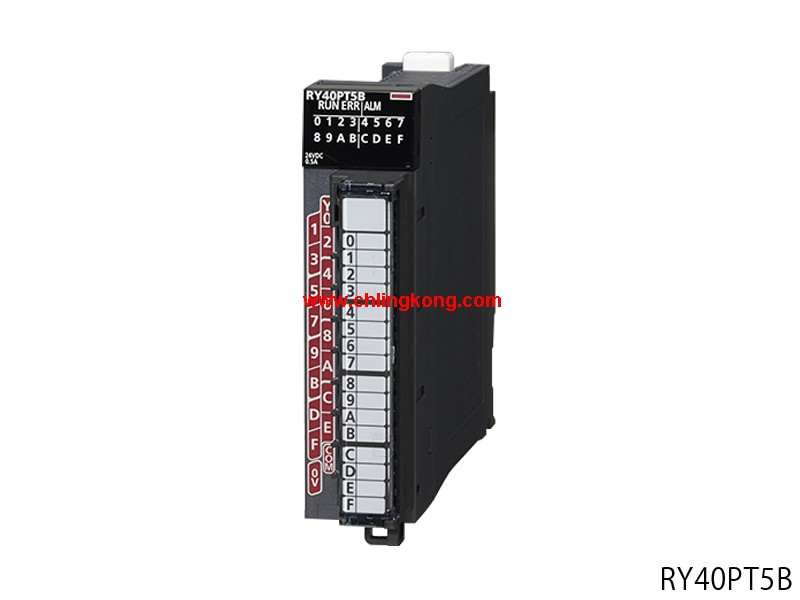

包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型RY40PT5B
可根據負載電壓、輸出點數的不同，選擇最適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護。控制軸數：16軸。
運算周期：0.444ms、0.888ms、1.777ms、3.555ms。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。
啟動時間（運算周期0.444ms、1軸）：0.7ms。
伺服放大器連接方式：SSCNETⅢ/H。
站間距離（最大）：100m。
外部配線連接方式：40針連接器兩個。
直線插補：2軸、3軸、4軸。
圓弧插補：2軸。
高級同步控制。
除了用軟件代替齒輪、軸、變速機、凸輪等機械機構的同步控制以外，
還可實現凸輪控制以及離合器、凸輪自動生成等功能。
可以軸為單位啟動、停止同步控制，因此，可混合使用同步控制軸和定位控制軸。
與定位模塊相同，簡易運動模塊可在設定簡易參數并通過順控程序啟動后，
輕松進行定位控制、高級同步控制、凸輪控制、速度/扭矩控制等各種運動控制。
可根據用戶的控制需求，從最大控制軸數為2軸、 4軸、 8軸、 16軸的類型中選擇最適合的模塊。
定位控制(密封劑/膠粘劑涂敷設備等）。
同步控制/電子凸輪控制(拾放機、包裝機等）。
速度/扭矩控制(沖壓機、壓鑄成型機等）。
速度/位置控制切換(生產半導體晶片等）。
MELSEC iQ-R系列的簡易運動模塊、定位模塊、高速計數器模塊為智能功能模塊，
可分別通過簡易編程進行高速、高精度的運動控制、定位控制和位置檢測。
簡易運動模塊具有與定位模塊同樣的操作便捷性，

可像運動控制器一樣進行同步控制、凸輪控制等高級控制。
可連接到支持伺服系統專用高速同步網絡SSCNNETⅢ/H的伺服放大器上。
通過簡易編程進行運動控制。
可通過軟件實現齒輪、軸、變速機、凸輪的動作。
最適合銑削加工的螺旋線插補。
常規啟動、高速啟動、多軸同時啟動。
高精度的ON/OFF脈沖時間測量。
